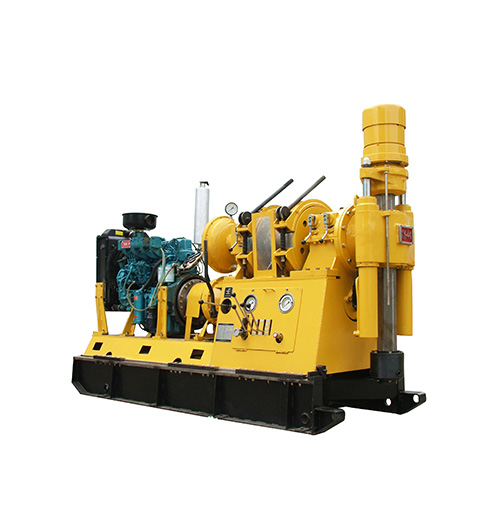

岩心鑽器 XY-44B 型

项目描述: XY-44B岩心鑽器主要用于以金剛石、合金為主的岩芯鑽探,也可用于建设地質勘察、水文水井、淺層石油、天然氣、地熱及大口徑基礎建设施工。

适用施工項目:

地質勘查 土壤取樣 地下水取樣 建设勘查 礦産開采 采空區注漿
技術特點 參數說明 建设案例 同類推薦

项目說明

1、結構合理、重量輕、能力大,用途廣泛,性能穩定,可靠性高,标準化程度高。
2、選用标準汽車變速箱離合器,性能可靠,操縱靈活,配件成本低。具有較多的轉速級數(8級)和合理的轉速範圍,低速扭矩大(最大達4200N.m)。
3、雙油缸液壓給進,行程長,立軸通孔直徑大(Φ93mm),特别适合大直徑鑽杆繩索取芯鑽進。
4、鑽進能力大,Φ71mm繩索取芯鑽杆額定鑽進深度1000m。
5、重量輕、重心低、結構緊湊、可拆性好、布局合理、便于維護、保養和修理,主器可分解為10個部件(最大可拆部件重量300kg),搬遷方便,特别适合山區、礦區、坑道工作。
6、液壓卡盤加持力大,采用雙向供油并裝有液壓鎖,夾持穩定。
7、配備有水刹車系統,深孔鑽進中,下鑽安全平穩。
8、采用齒輪油泵供油,功率消耗少,工作穩定。系統中裝配有手搖油泵,當動力器不能工作時仍可用手搖油泵起出孔内鑽具。
9、移位距離長(可達460mm),固定牢靠,高速鑽進穩定性好。
10、使用抗震儀表,儀表壽命長,有利于掌握孔内情況。操縱靈活可靠。
11、通用化程度高,該器與國産XY系列鑽器通用件達60%以上。

项目細節展示

視頻展示

參數說明

鑽杆規格

Φ42mm

Φ50mm

Φ60mm

Φ89mm

鑽進深度

1400m

1300m

950m

800m

立軸轉速

低速正轉

82r/min;151r/min;243r/min;320r/min

高速正轉

265r/min;466r/min;745r/min;983r/min

反轉

46r/min;143r/min

鑽孔角度

0―360°

立軸通孔直徑

93mm

立軸最大扭矩

4200N.m

立軸行程

600mm

立軸最大起重力

120kN

立軸最大加壓力

90kN

液壓系統額定壓力

8MPa

卷揚器單繩最大提升力

45kN

鑽器移動行程

460mm

電動器

Y225S-4,37kW

柴油器

R4105ZD1,52kW

外形尺寸(長×寬×高)

3200mm×1100mm×1950mm

鑽器重量(不包括動力器)

2200kg
