履帶式錨杆鑽器 GY-60（GY-80）系列

项目描述：用于鐵路、公路、橋梁、路基、壩基等各種工業與民用建築的地基基礎加固、隔水堵漏建设、軟地基處理、地質災害治理及控制建築物位移的錨固。配套使用普通合金鑽頭等鑽具可進行回轉鑽進；在岩石層采用常規球齒鑽頭進行沖擊回轉鑽進，高速成孔；在卵石層等不穩定地層采用跟管鑽進鑽具可以進行跟套管鑽進成孔；配套液壓沖擊可滿足沖擊破岩成孔作業、液體排放、地下微型樁、錨杆錨索、地質勘探、地熱成孔、地基加固、邊坡支護等基礎建設的施工要求，選用旋噴模塊後具備旋噴功能（擺噴、定噴）。還可以進行隧道内超前管棚支護和地質前探施工。

适用施工項目：

地基加固止水帷幕旋噴注漿注漿封底止水帷幕路基加固旋噴注漿基礎加固注漿錨固止水帷幕土壤修複路基加固塌陷防治塌方救援堤壩加固尾礦治理采空區注漿

技術特點參數說明建设案例同類推薦

项目說明

1.錨固可适合鑽杆鑽進、套管鑽進、鑽杆套管複合鑽進的工法。旋噴可适合單重、雙重、三重旋噴等工法。
2. 采用全液壓動力頭傳動，無級變速，鑽進效率高，勞動強度低。

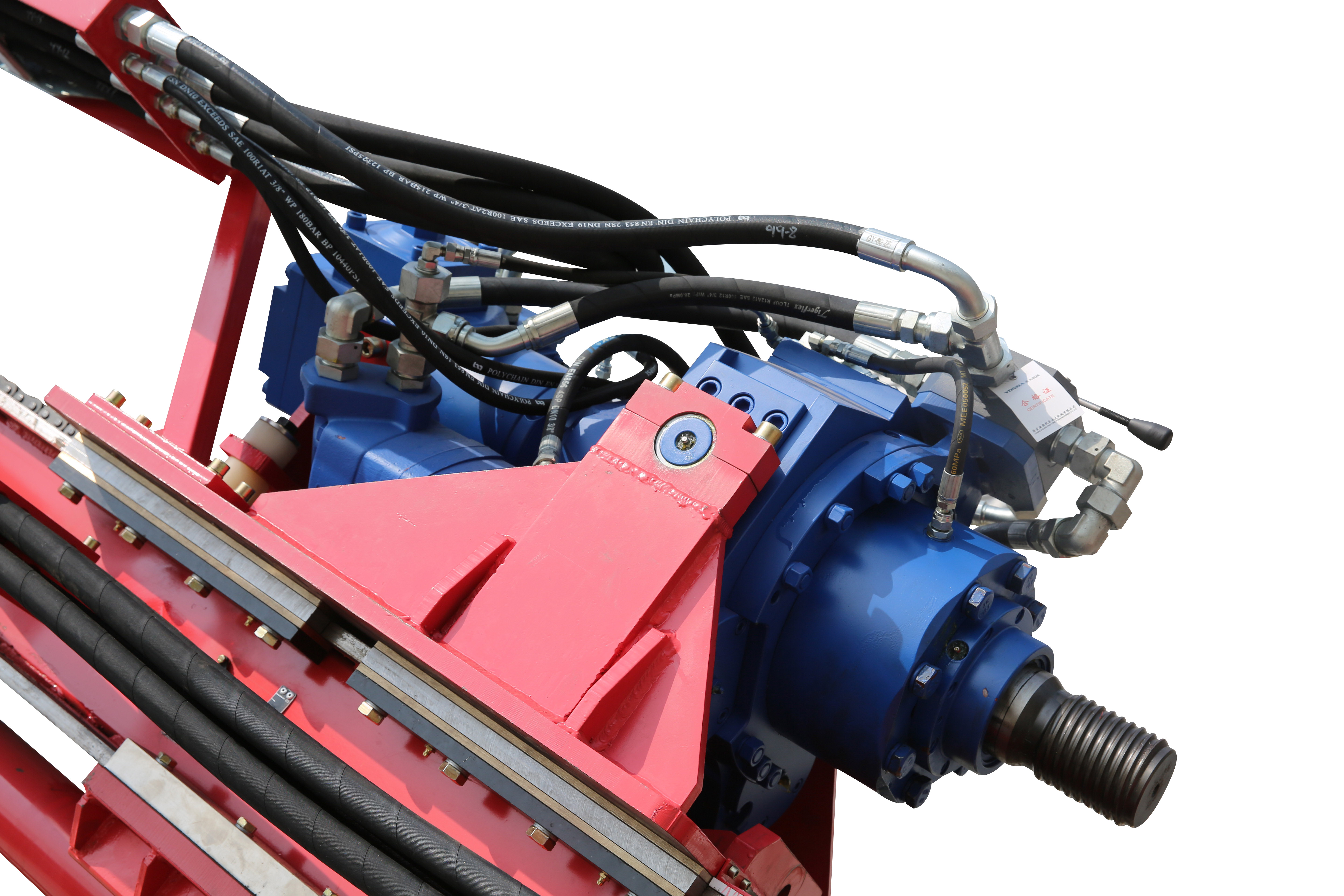

3.動力頭采用液壓變速方式并設有高低檔，可滿足各種地層和不同鑽進工藝的要求，增加了液壓後頂錘式沖擊功能，并且實現了沖擊和旋轉結構一體化。這樣在保證配件數量大幅減少、質量可靠、易保養的同時，不僅能使鑽器快速鑽進一般岩層，而且也實現了沙礫層以及鵝卵石層的快速鑽進。
反打裝置：鑽器鑽進過程中出現卡鑽現象時，通過反打裝置打擊鑽杆，可以快速取出鑽杆。
頻率調節：液壓沖擊鑽中缸體上帶有手動調節頻率裝置，可以根據不同的地質工況進行調節。
4.直動式負載反饋微調變量液壓系統，功率随負載變化，高效率，低能耗。
5.鑽器液壓系統主要元件采用知名品牌，系統穩定、可靠，使用壽命長。
6.鑽器具有履帶自行走功能，設備移動方便快捷。
7.配有回轉，需要時孔位可轉至履帶側邊工作。
8.結構緊湊，集中操作，方便安全。

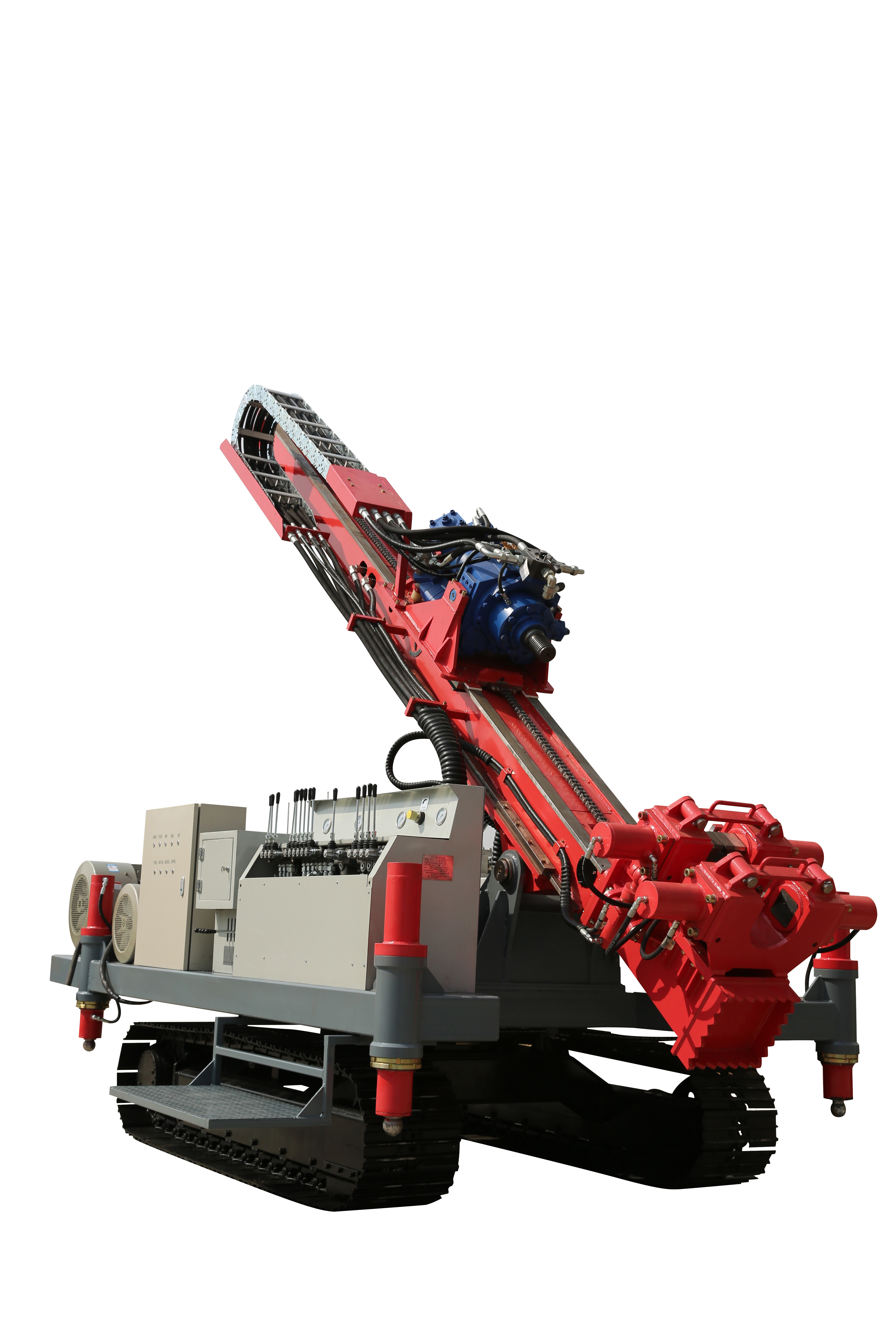

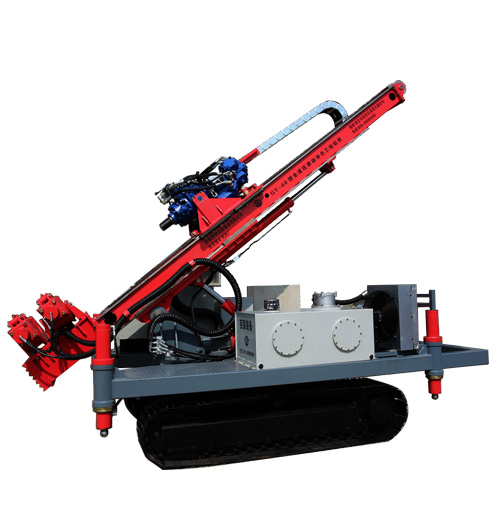

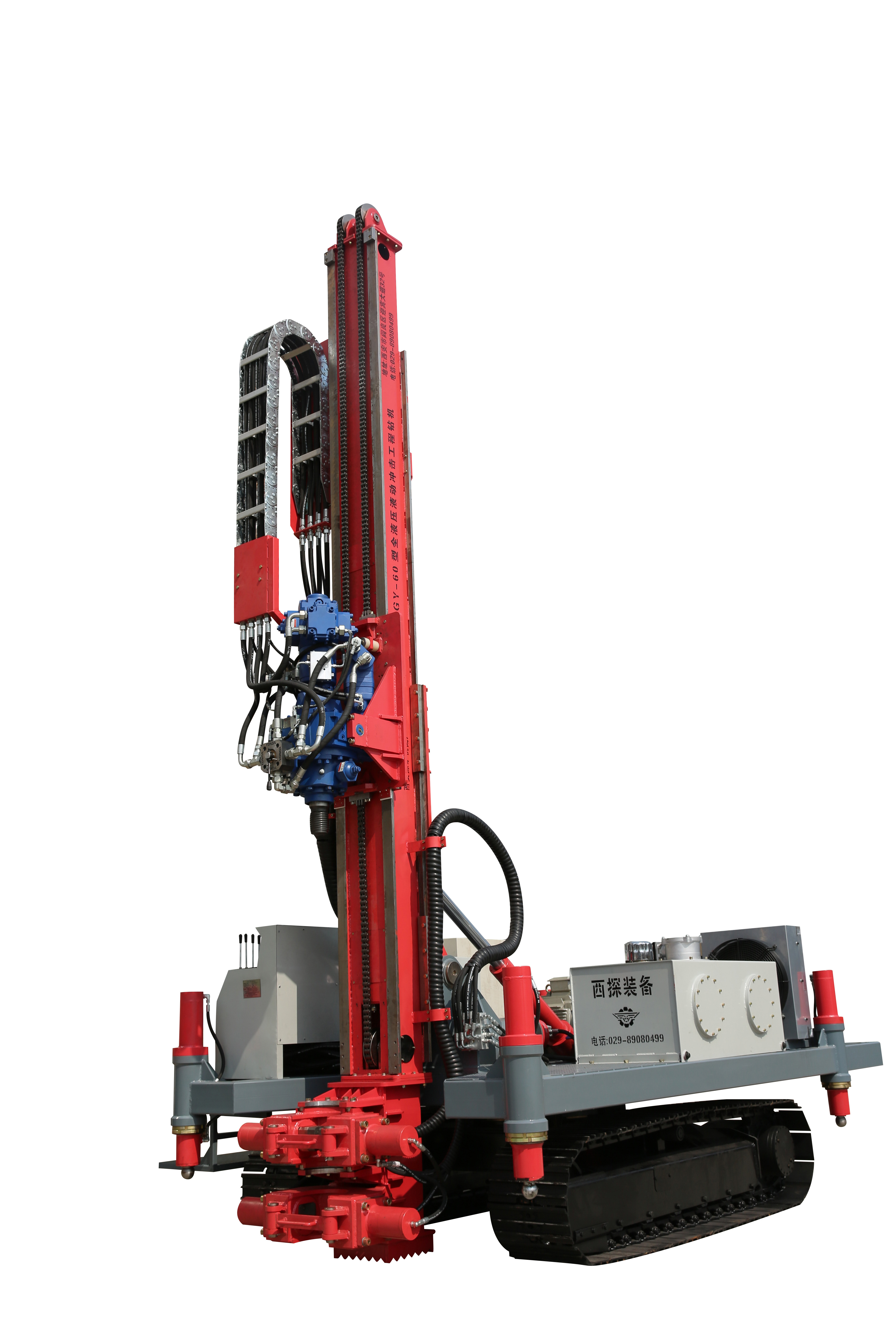

项目細節展示

視頻展示

參數說明

項目	GY-60	GY-80
最大扭矩（N.m）	11500	16680
動力頭轉速（rpm）	0-92	0-64
沖擊頻率(bmp)	1500	2500
單次沖擊功（Nm）	800	1100
動力頭最大行程（mm）	3400
動力頭額定提升力(kN)	50
動力頭允許加壓力(kN)	20
鑽孔直徑（mm）	Φ42,Φ50, Φ73, Φ89
鑽孔傾角	0°-90°
動力頭提升/加速度（m/min）	旋噴精細調節速度0-1.5
動力頭快速升降（m/min）	0-45
電器功率（kw)	55+30
外形尺寸(mm)	3750x2450x5450
	5450x2300x2250
整器質量（T）	7.9
主泵系統壓力（Mpa）	20
副泵1系統壓力（Mpa）	20
副泵1系統壓力（Mpa）	20
立柱伸縮（mm）	900
爬坡能力	20°
行駛速度（km/h）	1.5
