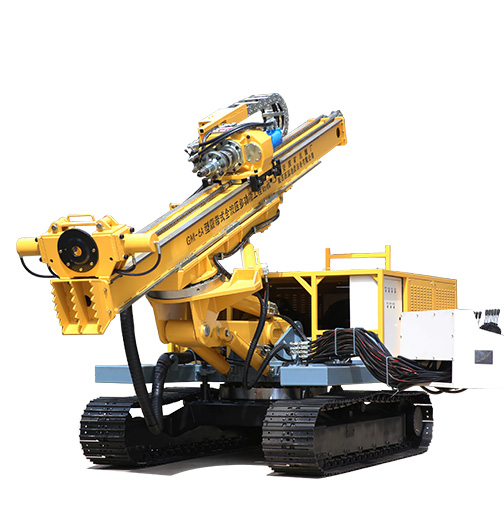

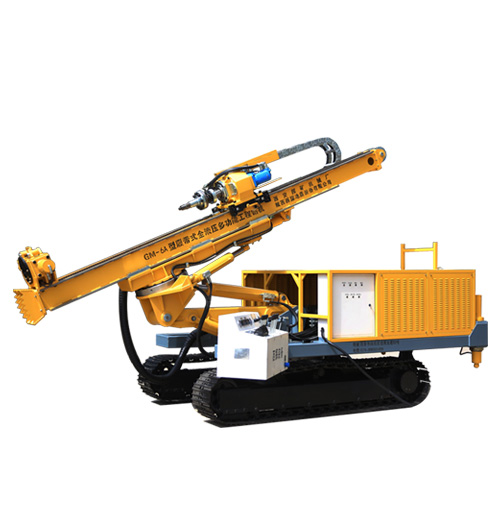

多功能建设鑽器 GM-6A

项目描述: 主要适用于回轉鑽進、螺旋鑽進、空氣潛孔錘鑽進、跟管鑽進、高壓旋噴建设施工等多種鑽進工藝方法。

适用施工項目:

地基加固 止水帷幕 錨杆錨索 旋噴注漿 建築糾偏 注漿封底 抗浮錨杆 錨杆錨索 止水帷幕 路基加固 旋噴注漿 抗浮錨杆 豎井支護 超前預報 管棚支護 基礎加固 注漿錨固 止水帷幕 地質勘查 土壤取樣 土壤修複 環境治理 路基加固 塌陷防治
技術特點 參數說明 建设案例 同類推薦

项目說明

■變幅角度廣,鑽器在一個位置可實現多排、多角度鑽孔,适應能力強。
■具有履帶自行走功能,并配有器架回轉裝置,設備移位方便、快捷。
■選配孔口單夾持器,配備專用卸扣工具,拆卸鑽杆更方便,也可選配雙夾持器,有效降低了鑽杆裝卸的勞動強度和操作時間
■液壓系統主要元件采用進口品牌,系統穩定、可靠,使用壽命長。
■動力頭采用液壓變速方式,可在一定範圍裡實現無級變速,并設有高低檔。
■操縱台可擺動旋轉,距孔口距離可調,便于觀察孔口。
■動力頭滑動方式采用滾輪方式,鑽進角度穩定,維護成本低。
■模塊化設計,整器預留備用液壓系統位置,方便後期升級改裝頂驅動力頭,實現頂驅施工。

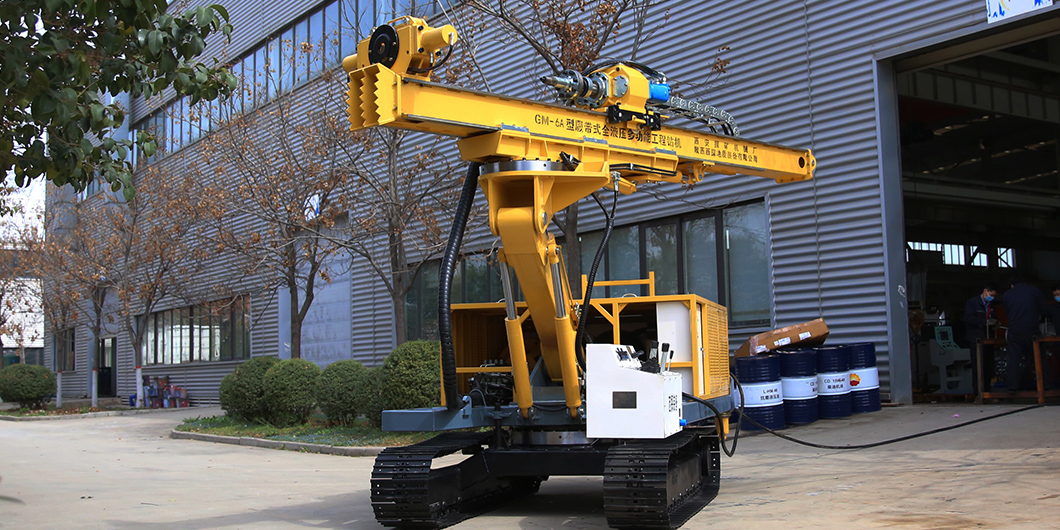

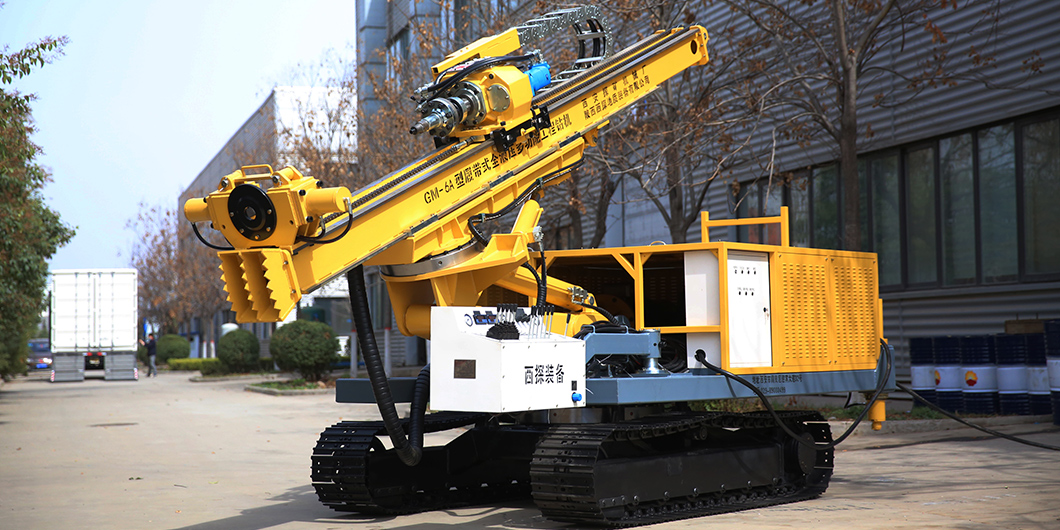

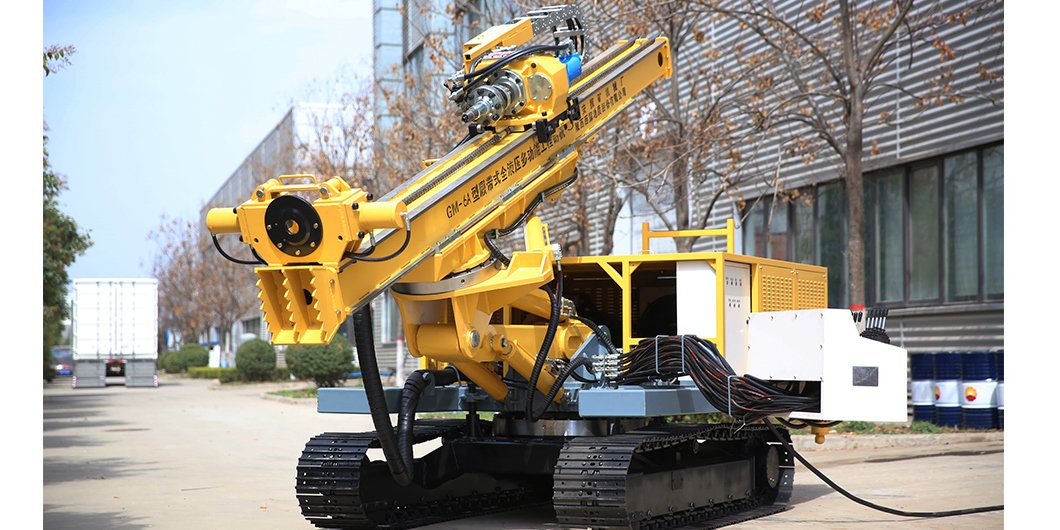

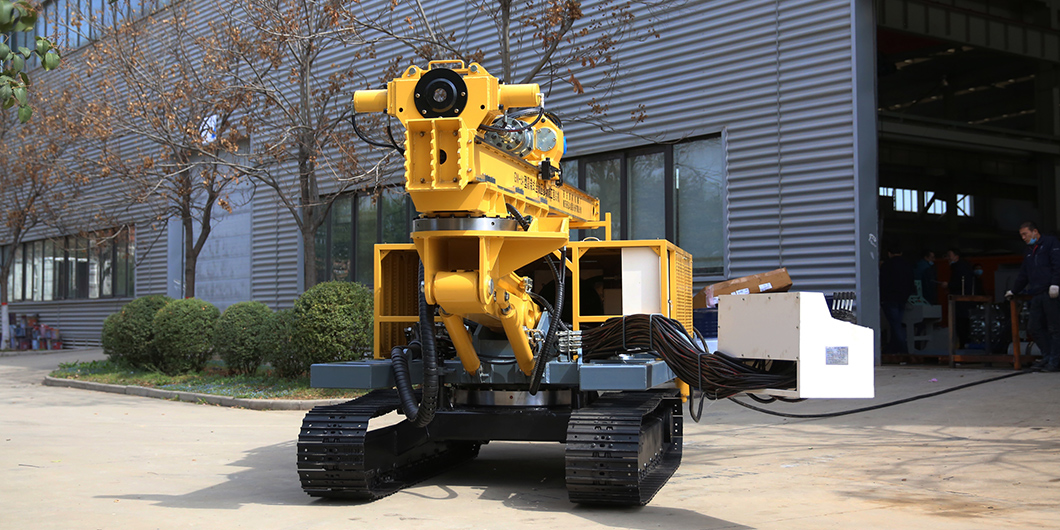

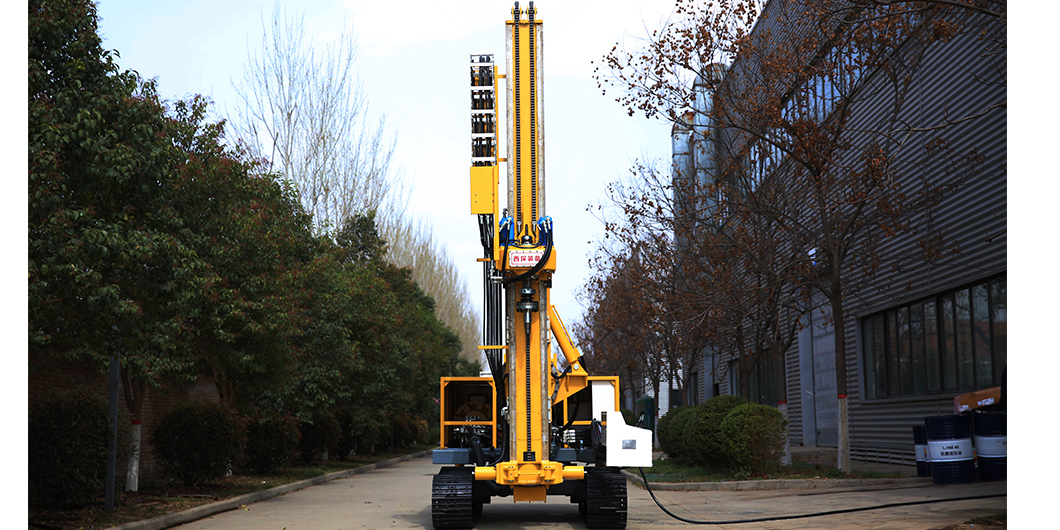

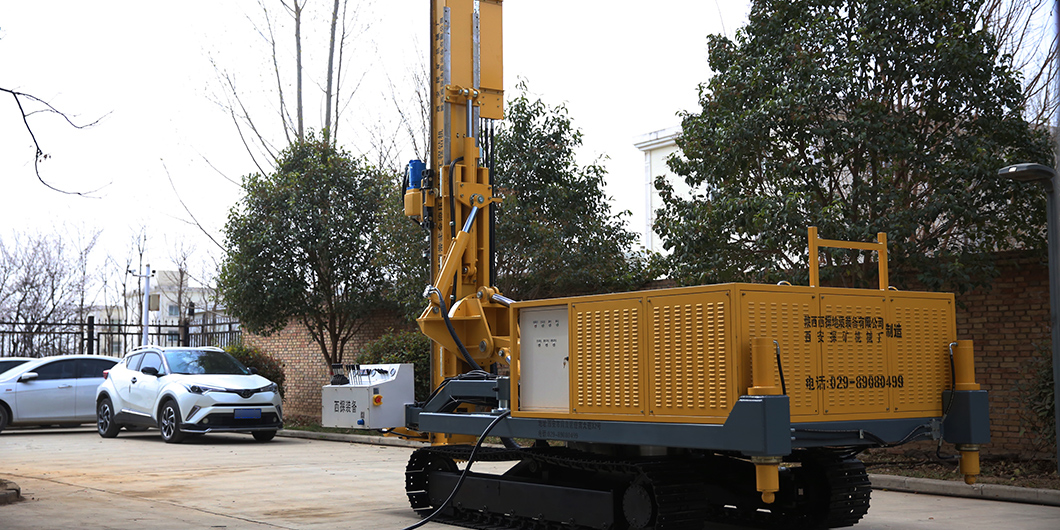

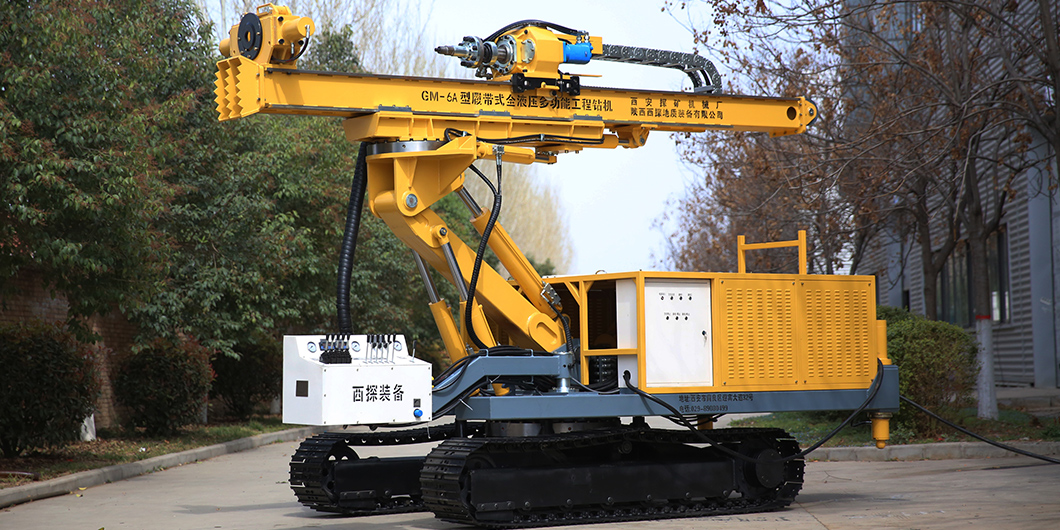

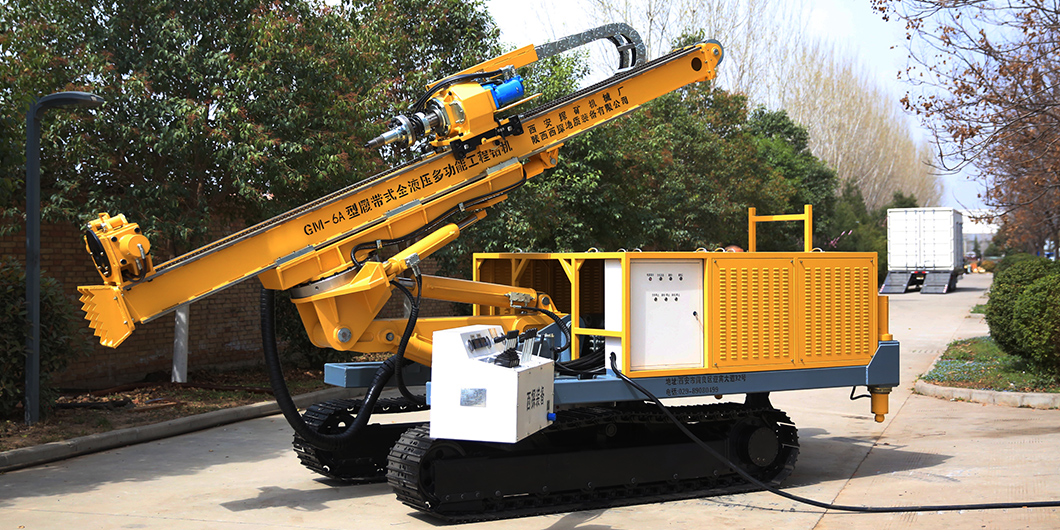

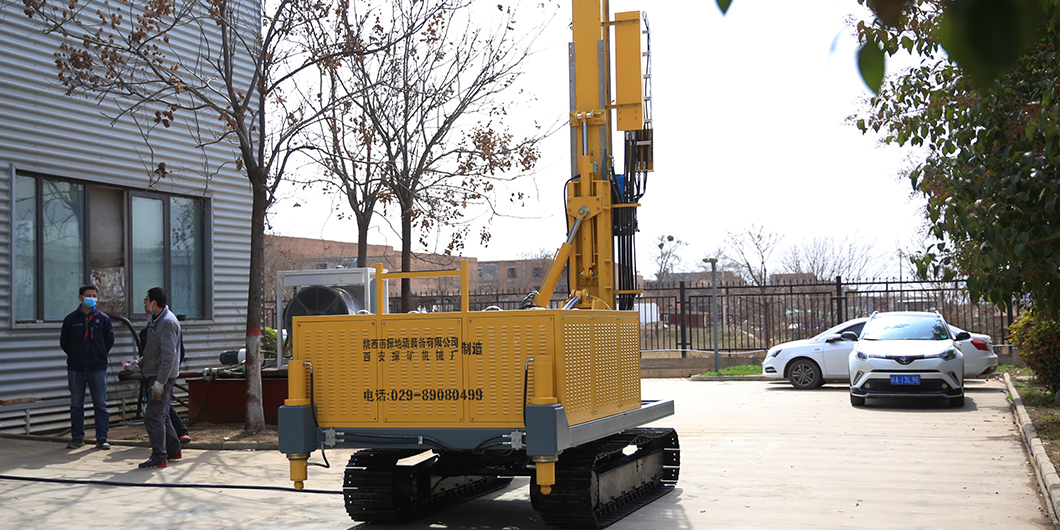

项目細節展示

視頻展示

參數說明

名 稱
參 數
鑽孔深度
50—200m
鑽孔直徑
φ50-φ200mm
鑽杆直徑
φ50—φ89
動力頭轉速
低 0—60r/min   高 :0-120r/min
動力頭扭矩
8000N.m-4000N.m
動力頭行程
3400mm
最大給進力
30kN
最大起拔力
65kN
立柱滑移行程
900mm
立柱俯仰角度
90°~  -10°
立柱擺動角度
±25°
水平孔高度
高:3100mm 低:2100mm
行駛速度
1.5km/h
爬坡能力
20°
功率
電動器55+5.5kW
鑽器外形尺寸
長×寬×高(5m×2.2m×2.3m)
總質量
7.5T
